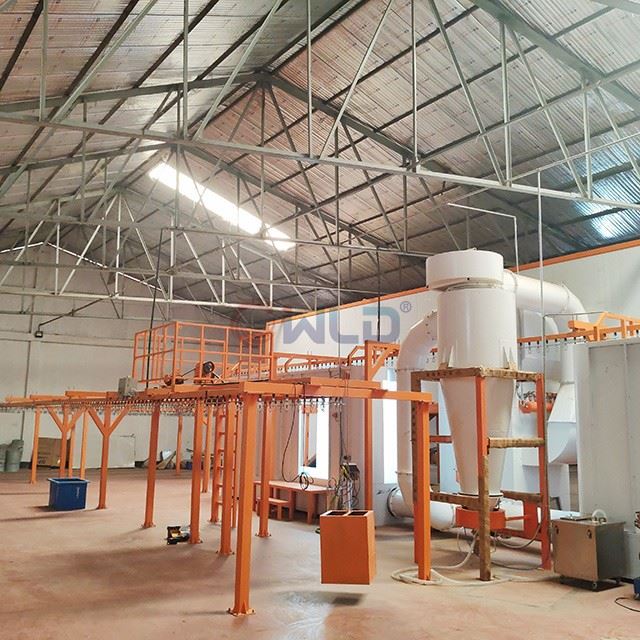

Rafstöðueiginleg sjálfvirk dufthúðunarlína með duftendurvinnslukerfi

Ef þú hefur áhuga á rafstöðueiginleika sjálfvirku dufthúðunarlínunni með duftendurvinnslukerfi skaltu vinsamlegast vera frjálst að heildsölu gæði og endingargóðan búnað sem framleiddur er í Kína með verksmiðju okkar. Við erum einn af leiðandi og faglegum framleiðendum og birgjum úðamálningarbúða í Kína. Við erum alltaf til þjónustu.

Kynning á herðaofni: Ofninn notar loftbrúar-gerð til að hámarka nýtingu verkstæðisrýmis. Hann er knúinn af gasbrennara og vifta dreifir loftinu innan ofnsins í brunahólfið og hækkar þar með innra hitastigið. Þessi uppsetning innri hringrásarhitunar eykur orkunýtni verulega, tryggir jafna hitadreifingu yfir ofninn og bætir afraksturshlutfall vöru.

Úrgangsgassöfnunarhetta: Úrgangsgassöfnunarhettan er smíðaður úr galvaniseruðu stálplötu, með einu setti af inntaks- og einu setti af úttaksopum fyrir ofninn.

Brunahólfið: Brunahólfið er með innri fóðri úr há-hitaþolnum- ryðfríu stáli plötum, með 150 mm þykku einangrunarlagi, sem tryggir bæði endingu og framúrskarandi hitaeinangrunarafköst.

Viðauki við brunahólf

festing á ofni

Athugið: Búnaðurinn nær ekki til vatnsveitu/rennslis, loftveitu/útdráttar, aflgjafa eða mannvirkjagerðar.

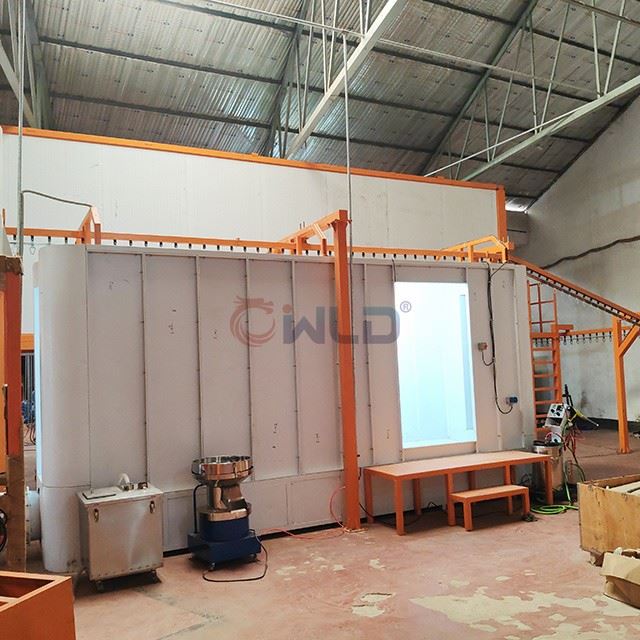

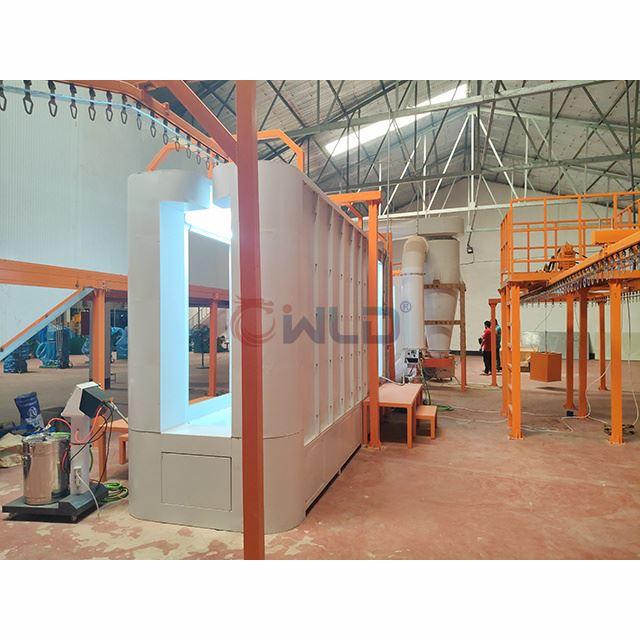

II. Dufthúðun herbergi (síu-einingagerð galvaniseruð stálplötur)

Kynning á dufthúðunarbás: Galvaniseruðu stálplötu dufthúðunarbás, smíðaður úr galvaniseruðu stálplötum sem eru beygðar og síðan undirgefin dufthúðunarmeðferð; hannað fyrir -kostnaðarhagkvæmni og endingu.

Síuhlutur: Innfluttur húðaður síuhlutur með framúrskarandi duftsíunafköstum, sem dregur úr heilsufarsáhættu af fínu dufti fyrir menn.

Viðauki: Púðurúðaherbergi

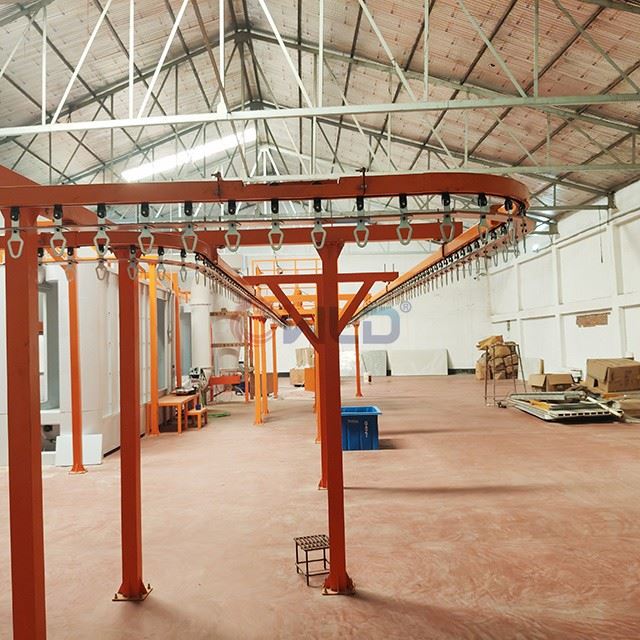

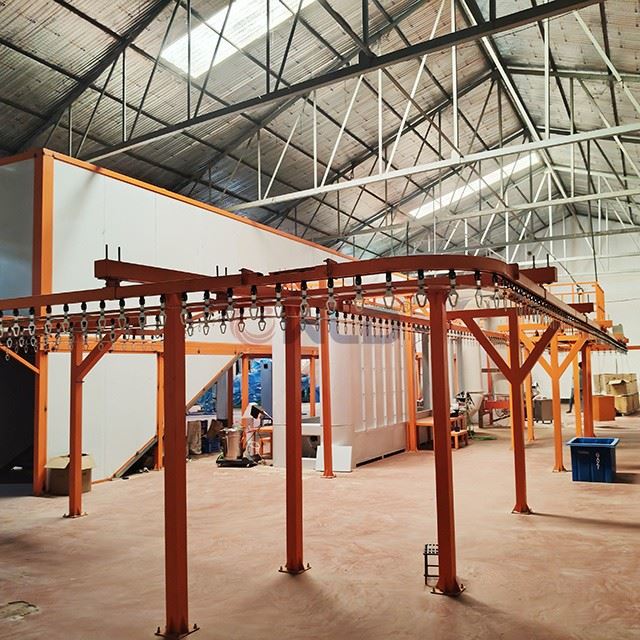

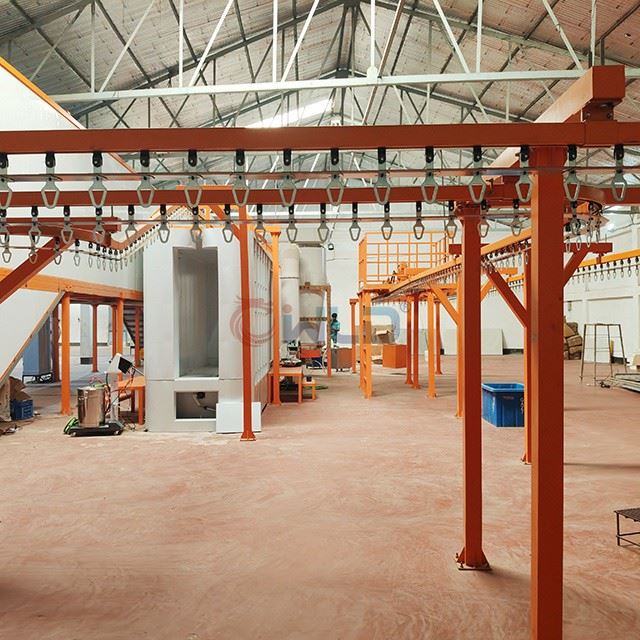

III. Flutningskerfi

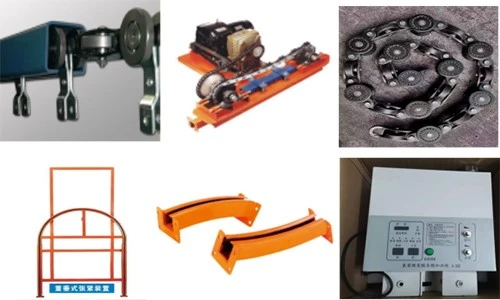

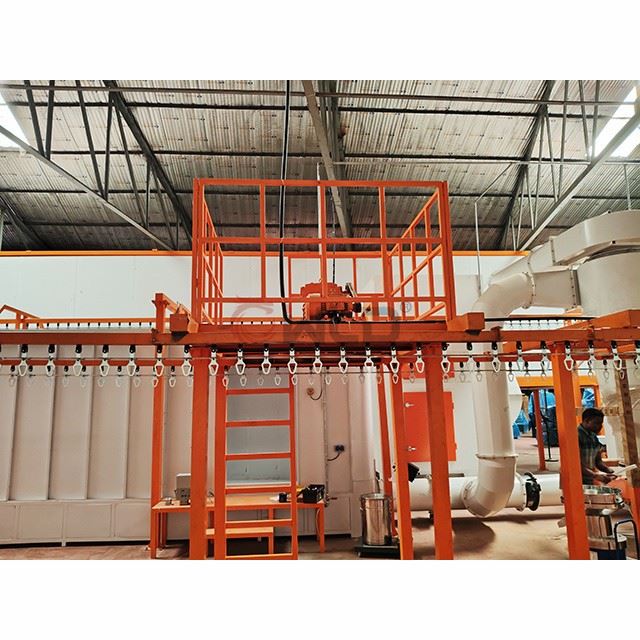

Flutningsbúnaðurinn samanstendur fyrst og fremst af rafdrifinni einingu, mótvægisspennubúnaði, keðjum, brautum, bogadregnum brautum, sjónaukabrautum, skoðunarbrautum, stoðum, rafstýrikerfi og sjálfvirkum yfirálagsvörn.

Tegund 250 þunga-upphengd færibandskeðja er notuð, með eins- lyftigetu upp á 100 kg; eitt sett af rafdrifnum einingum (Vmax ≈ 0–6 m/mín) er sett upp. Spennubúnaðurinn er búinn tilfærslutakmörkunarrofa til að tryggja hnökralausa notkun á allri færibandslínunni. Neyðarstöðvunarrofar eru settir upp meðfram allri færibandslínunni innan starfssvæðis þess og drifkerfið inniheldur bæði vélræna og rafmagnsöryggisvörn.

Stuðningsgrind fyrir keðjuspor: smíðaður úr 100×100 mm ferningslaga kolefnisstáli, klárað með málningarhúð.

Fyrir svæði sem verða fyrir verulegu sliti-eins og olnboga, lyftipunkta, olnboga og brautarsamsetningu lyftibúnaðar skal-beita karbítmeðferð til að auka hörku á þessum svæðum og auka þannig slitþol og lengja endingartíma.

Samgönguáætlun

IV. Rafmagnsstýringarforskriftir

Allt búnaðarstýringarkerfið samanstendur af orkudreifingarskápnum, aðalstjórnborðinu, aukastýriskápunum og raflögnum, meðal annarra íhluta;

Ýmis hitastýringarkerfi nota stafræn skjáviðvörunartæki. Stjórnarskápar og stjórnborð eru settir upp á viðeigandi-stöðum á staðnum, með skápum og leikjatölvum fyrir ofan kapalskurð; raflögnin milli leikjatölvanna eru tengd með þessum kapalskurðum. Stýrikerfið er með ræsingu/stöðvun og inniheldur bæði hljóð- og sjónviðvörunarmerki fyrir bæði ræsingar- og stöðvunarfasa, sem tryggir að engin vinnuhlutir séu til staðar við ræsingu, lokun eða þegar unnið er við öryggisaðstæður fyrir-vélar. Búnaðarstýriskáparnir eru í samræmi við innlenda stöðluðu mátahönnun, eru með rafstöðueiginleika dufthúðað að utan og eru með ljósa- og viðhaldsinnstungum auk kæliviftu. Inni í skápunum eru raflögn fyrir AC, DC, há-spennu og lág-spennurásir lita-kóðaðar í samræmi við landsstaðla.

Aðalhringrás mótorsins í rafeindastýrikerfinu notar hefðbundna íhluti-rofa, tengiliði og varmaliða-til að veita vernd gegn skammhlaupi, ofhleðslu og fasabilun.

Hitastýringarkerfið notar stafrænan hitastýringu sem notar hitastýribúnað sem hitaskynjara til að tryggja nákvæmni við háhitamælingar og stöðugan stjórnunarafköst. Brennarastýringarkerfið notar einnig þennan hitastýringu, sem býður upp á P-ID færibreytu sjálf-stillingu og PID sjálfvirka stjórnunarmöguleika. Með viðeigandi hönnunarráðstöfunum bæði í brennarakerfinu og hitastýringarrásinni er kerfið búið PID-stjórnunarvirkni og eykur þar með hitastýringarafköst þess.

Rafmagnsstýriskápurinn er með skynsamlegu skipulagi, snyrtilega skipulagðri innri íhlutum, skýrum merkingum og nægu innra rými. Allir mikilvægir íhlutir eru fengnir frá þekktum innlendum og alþjóðlegum framleiðendum, þar sem allir rafmagnsíhlutir sem eru framleiddir innanlands eru hágæða vörur frá landsviðurkenndum leiðandi framleiðendum. Skápurinn notar einnig orkusparandi-vörur og tryggir auðveld innkaup fyrir framtíðarviðhald.

ON/OFF rofi gerð 1

Stafræn hitastýring: ein eining í hverjum ofni er notuð til að stjórna aðalhitastigi ofnsins.

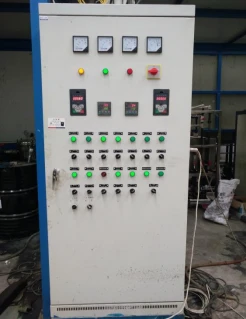

Ó-stöðluð hönnun á rafmagnsstýriskáp í GGD uppsetningu.

Skýringarmynd af hægri rafmagnsstýriboxinu (viðmiðunarmynd)

Aðalmótorrás rafeindastýrikerfisins notar hefðbundna íhluti-rafarofa, tengiliði og varmaliða-til að veita vernd gegn skammhlaupum, ofhleðslu og fasabilunum. Fyrir mótora með nafnafl yfir 7,5 kW er Y-Δ ræsingaraðferð notuð, með samlæsingarbúnaði útfært á milli Y og Δ ræsingarhamanna.

Rafmagnsstýriskápurinn er með vel-skipulögðu skipulagi, hreinu innra fyrirkomulagi og skýrum merkingum. Allir mikilvægir íhlutir samanstanda af hágæðavörum frá þekktum alþjóðlegum vörumerkjum, en innlendir rafmagnsíhlutir eru úrvalsvörur frá landsviðurkenndum leiðandi framleiðendum, sem innihalda-orkuhagkvæmar lausnir og tryggja auðveld innkaup fyrir framtíðarviðhald.

Notuð er stjórnstilling sem notar Mitsubishi snertiskjá og Mitsubishi PLC.

Helstu rafmagnsíhlutir nýta alþjóðlega þekkt vörumerki eins og Schneider og Omron.

Máluð vélbúnaðarmeðferð fyrir rafmagnsstýriskápinn sem tryggir fagurfræðilega ánægjulegt og faglegt útlit.

Rafmagnsstýringarkerfið samanstendur fyrst og fremst af úðamálningarhólfi, þurrkofni, háum-bökunarofni og stýrikerfi fyrir færibandskeðju.

Hver stýrirás hreyfils er búin viðeigandi hlífðaríhlutum, svo sem lágspennurofum og varmaliða, til að veita skammhlaups- og yfirálagsvörn fyrir mótorinn. Við venjulega notkun logar grænt gaumljós; ef bilun kemur upp eru hljóð- og sjónviðvörun virkjuð. Aðalrafmagnshlutir stjórnkerfisins samanstanda af hágæðavörum frá innlendum og alþjóðlegum framleiðendum, auk-þekktra vörumerkja frá kínverskum-erlendum samrekstri.

Viðauki (Íhlutirnir og vörumerkin sem talin eru upp hér eru eingöngu til viðmiðunar; ekki eru allir íhlutir notaðir í hverju einstöku verkefni)
